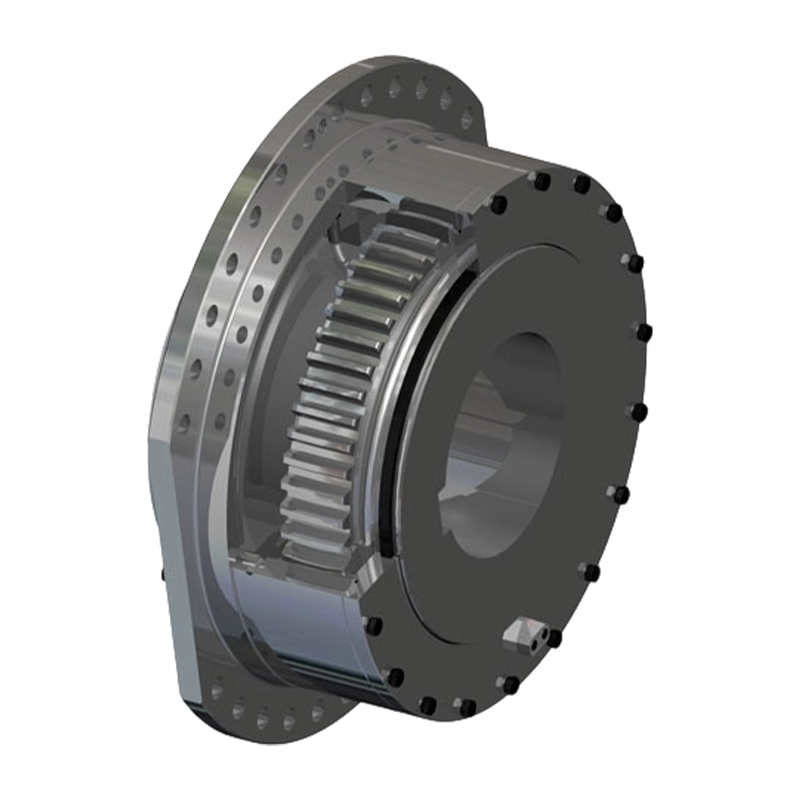

Acoplamento de tambor com engrenagem coroada tipo DC

O acoplamento de tambor com engrenagem coroada tipo DC é um acoplamento de alto desempenho projetado especificamente para sistemas de transmissão de içamento, utilizado principalmente para conectar redutores de velocidade a tambores. Ele adota um projeto de dentes em forma de tambor, capaz de suportar grandes cargas radiais e transmitir alto torque, mas não é adequado para a transmissão de cargas axiais. A estrutura geral consiste em uma luva dentada externamente com dentes em forma de tambor, um anel dentado interno com flange de conexão, um anel de suporte de carga com superfície esférica externa, tampas de extremidade interna e externa e anéis de vedação, além de estar equipado com um indicador de desgaste de posicionamento, orifício para óleo de lubrificação e orifício de drenagem de óleo, formando um sistema completo de transmissão e proteção que garante uma operação estável a longo prazo.
O dente em forma de tambor é o principal destaque do projeto deste acoplamento. Sua superfície dentada passa por um usinagem especial de superfície curva, o que otimiza efetivamente a condição de contato dos dentes em comparação com acoplamentos convencionais de dentes retos, evitando a compressão das extremidades dos dentes e a concentração de tensão durante a operação, reduzindo assim o ruído e prolongando a vida útil da superfície dentada. O engate de engrenagem entre a luva dentada externamente e o anel dentado interno do flange constitui o principal mecanismo de transmissão de torque, enquanto o contato entre a superfície esférica externa do anel de suporte de carga e a superfície de apoio interna do anel dentado do flange forma um rolamento esférico autoalinhável, projetado especificamente para suportar as cargas radiais geradas durante a operação do equipamento. Com engate de alta precisão, projeto otimizado da superfície dos dentes e proteção de lubrificação abrangente, o acoplamento alcança uma transmissão de potência eficiente e confiável em condições de içamento de alta exigência, ao mesmo tempo em que prolonga a vida útil do equipamento e reduz a frequência de manutenção.
