Acoplamento Universal Cruzado

Um acoplamento universal cruzado é um componente-chave de conexão amplamente utilizado em sistemas de transmissão industrial, projetado principalmente para transmitir potência entre dois eixos que operam em ângulo ou cujos eixos não são colineares. Em comparação com os acoplamentos rígidos ou flexíveis convencionais, os acoplamentos universais cruzados oferecem vantagens evidentes na compensação angular, permitindo uma transmissão estável de torque em condições operacionais complexas. Como resultado, têm sido amplamente utilizados em setores como metalurgia, mineração, máquinas de construção, fabricação de papel, manuseio portuário e fabricação de equipamentos pesados. Em particular, em aplicações em que o layout do equipamento é restrito, os sistemas de eixos estão sujeitos a deformação térmica significativa ou ocorre desalinhamento dinâmico durante a operação, os acoplamentos universais cruzados frequentemente desempenham um papel fundamental para garantir o funcionamento confiável de todo o sistema de transmissão.
Do ponto de vista estrutural e funcional, um acoplamento universal cruzado permite a rotação contínua e a transmissão de torque dentro de uma determinada faixa angular por meio da interação coordenada do eixo transversal, dos garfos das juntas universais e dos rolamentos de agulhas. Essa configuração absorve efetivamente o desalinhamento dos eixos causado por erros de instalação e vibrações operacionais, ao mesmo tempo em que atenua o impacto da expansão térmica e das flutuações de carga no sistema de transmissão. Como resultado, o equipamento pode manter uma operação estável e suave, mesmo sob cargas pesadas e condições de trabalho variáveis.

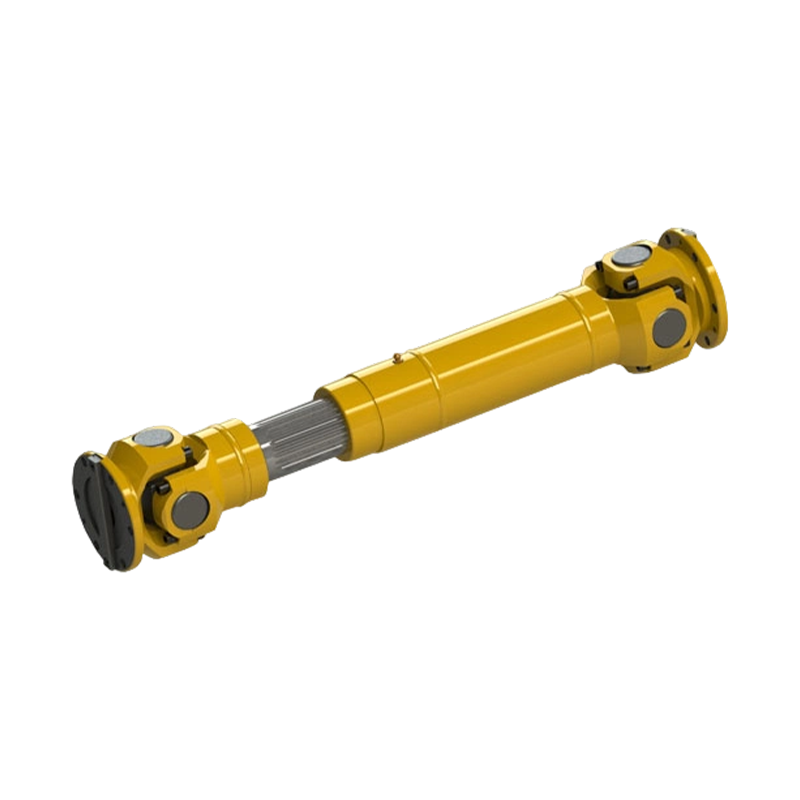

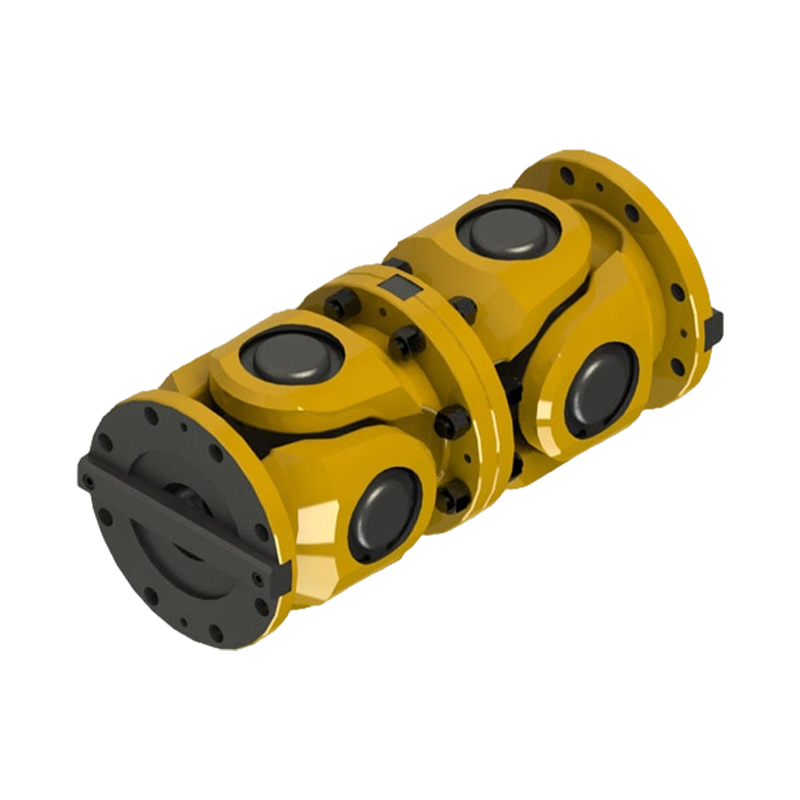

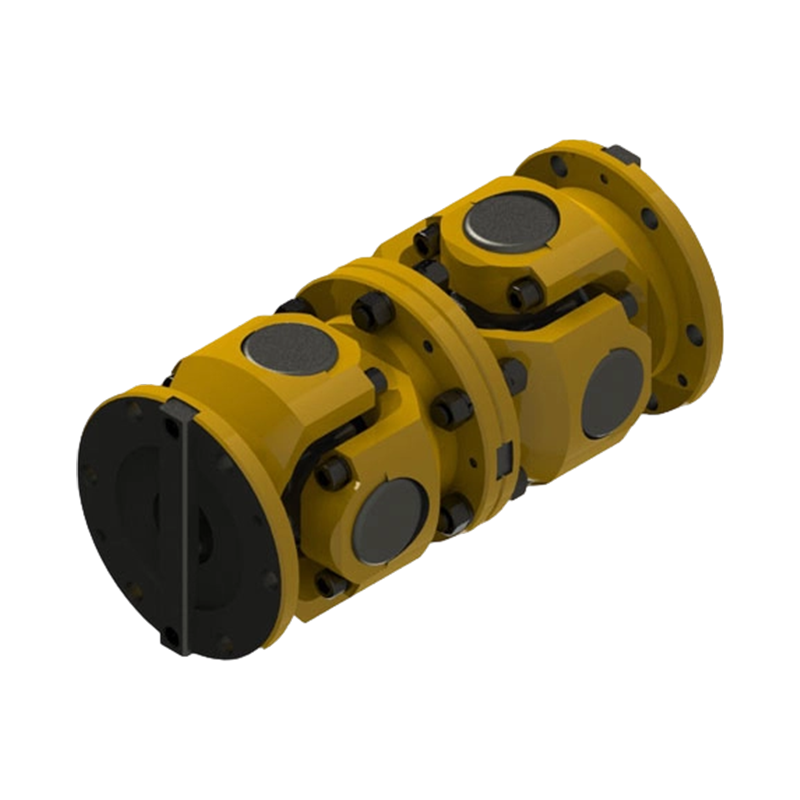

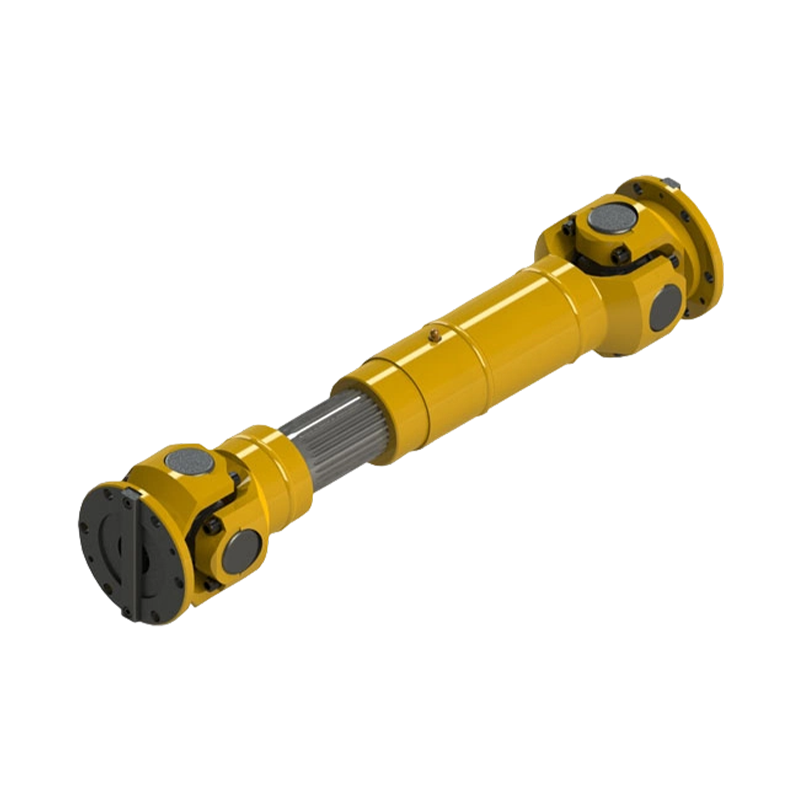

Em aplicações práticas de engenharia, os acoplamentos universais cruzados evoluíram para uma gama relativamente madura de modelos, a fim de atender a diversos requisitos de capacidade de carga, compensação axial e dimensões estruturais. As séries SWC e SWP, comumente utilizadas, enfatizam conceitos de projeto diferentes: a primeira se concentra na alta rigidez estrutural e na capacidade superior de transmissão de torque, tornando-a adequada para equipamentos de serviço pesado que operam continuamente por longos períodos; a segunda dá maior ênfase à facilidade de manutenção e à eficiência na desmontagem no local, tornando-a bem adequada para ambientes de produção onde os ciclos de manutenção e o tempo de inatividade devem ser minimizados. Por meio de várias combinações de diâmetros de eixo, distâncias entre eixos e curso telescópico, os acoplamentos universais cruzados podem ser adaptados com flexibilidade a uma ampla variedade de configurações de equipamentos industriais.
