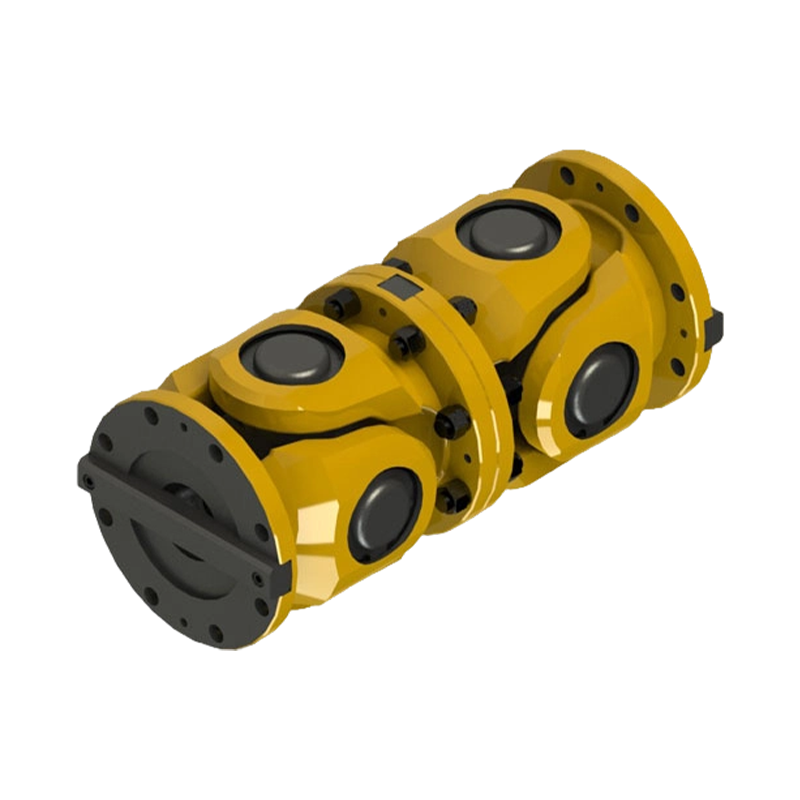

Acoplamento universal curto não telescópico SWC-WD

O acoplamento universal curto não telescópico SWC-WD é um dispositivo de conexão mecânica de alto desempenho projetado especificamente para aplicações de transmissão em espaços confinados. Por meio da otimização estrutural, a dimensão axial foi significativamente reduzida, tornando-o 20% a 30% mais curto que o modelo padrão, o que o torna ideal para aplicações de alta precisão.
A principal vantagem desse acoplamento reside em seu design compacto e desempenho eficiente. Ao otimizar a disposição dos rolamentos e eliminar estruturas redundantes, o tamanho axial de instalação foi reduzido com sucesso, mantendo, ao mesmo tempo, uma grande capacidade de compensação angular, capaz de lidar com ângulos de deflexão de ±15° a ±25°. Isso garante uma transmissão de potência eficiente em movimentos multidirecionais. O acoplamento SWC-WD adota uma conexão por ranhuras involutas, garantindo uma transmissão estável de torque e, ao mesmo tempo, economizando espaço, o que melhora a eficiência e a precisão da transmissão.
Para eliminar a folga axial, este modelo apresenta um projeto de estrutura não telescópica, utilizando molas pré-carregadas e faces de empuxo usinadas com precisão, com dispositivos limitadores axiais instalados em ambas as extremidades da junta universal. Isso elimina completamente o deslocamento axial, garantindo uma transmissão de potência sem erros e aumentando a precisão de usinagem e a estabilidade do sistema. Seu inovador projeto de canal de lubrificação centralizado distribui o óleo lubrificante uniformemente por todas as peças de atrito por meio de um único bico de injeção de óleo, prolongando o ciclo de manutenção e reduzindo a dificuldade da manutenção diária.
