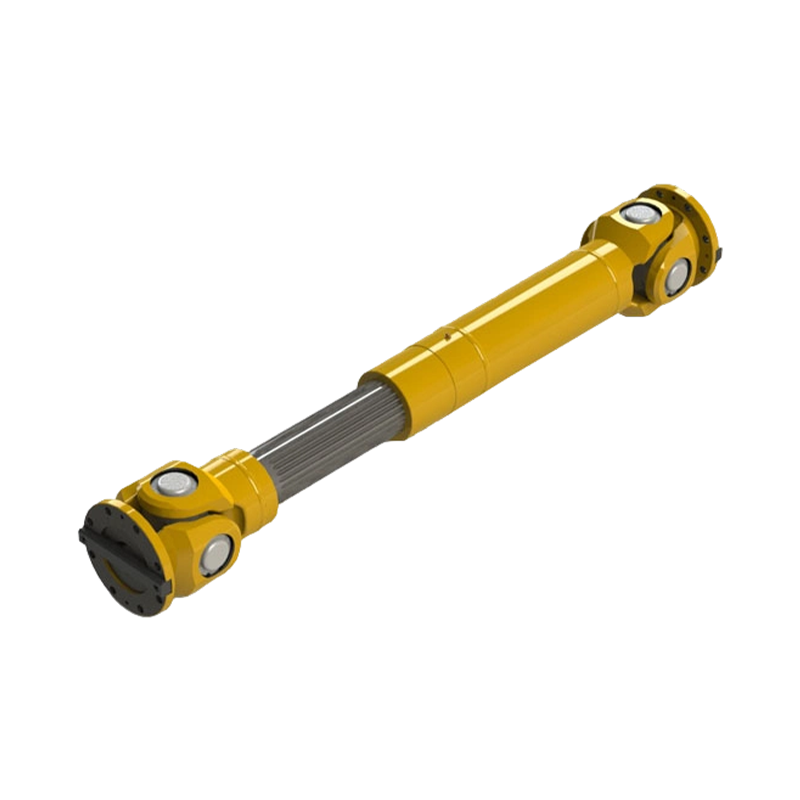

Acoplamento Universal Telescópico Soldado SWC-CH Longo

O Acoplamento Universal Telescópico Soldado SWC-CH Longo é um componente de transmissão mecânica de alto desempenho, projetado especialmente para aplicações que exigem transmissão em ângulos amplos e deslocamento axial. É amplamente utilizado em ambientes industriais de serviço pesado e de alto impacto. Sua principal vantagem reside na combinação da resistência de uma estrutura soldada com a função de compensação telescópica longa, garantindo uma transmissão de potência eficiente e estável em condições de trabalho complexas.
O acoplamento apresenta um projeto modular, com componentes principais que incluem uma extremidade de conexão com flange, conjunto de estrias telescópicas, junta universal cruzada, corpo soldado e sistema de lubrificação. Esses componentes atuam em coordenação precisa para garantir uma transferência de potência eficiente e excelente adaptabilidade. Notavelmente, o projeto do corpo soldado melhora significativamente a rigidez e a resistência à torção do acoplamento em comparação com as conexões aparafusadas tradicionais. Ele também aprimora o desempenho de vedação, evitando efetivamente o afrouxamento da conexão e reduzindo o risco de falha do equipamento.
A longa característica telescópica do acoplamento SWC-CH é sua principal característica. Ao alinhar com precisão o conjunto de estrias telescópicas, ele pode compensar com flexibilidade os desvios axiais causados por expansão térmica, erros de instalação ou deslocamento dinâmico durante a operação, evitando concentração de tensões e falha prematura dos componentes. A estrutura telescópica utiliza um perfil de dente involuto com controle preciso da folga, garantindo uma extensão axial suave, ao mesmo tempo em que melhora a resistência ao desgaste e prolonga a vida útil.
A junta universal cruzada, que atua como o principal componente de transmissão de potência, é fabricada em liga de aço de alta resistência e submetida a tratamento térmico de precisão e reforço superficial. Isso garante uma transmissão estável de torque dentro de uma ampla faixa de desvio angular. A compensação angular varia normalmente de 15° a 25° e, quando utilizada em série de dois estágios, a capacidade de compensação é ainda mais aprimorada. Isso resolve efetivamente os problemas de transmissão de potência em casos de desalinhamento e grande ângulo do eixo, garantindo desempenho estável e confiável durante operações prolongadas sob alta carga.
