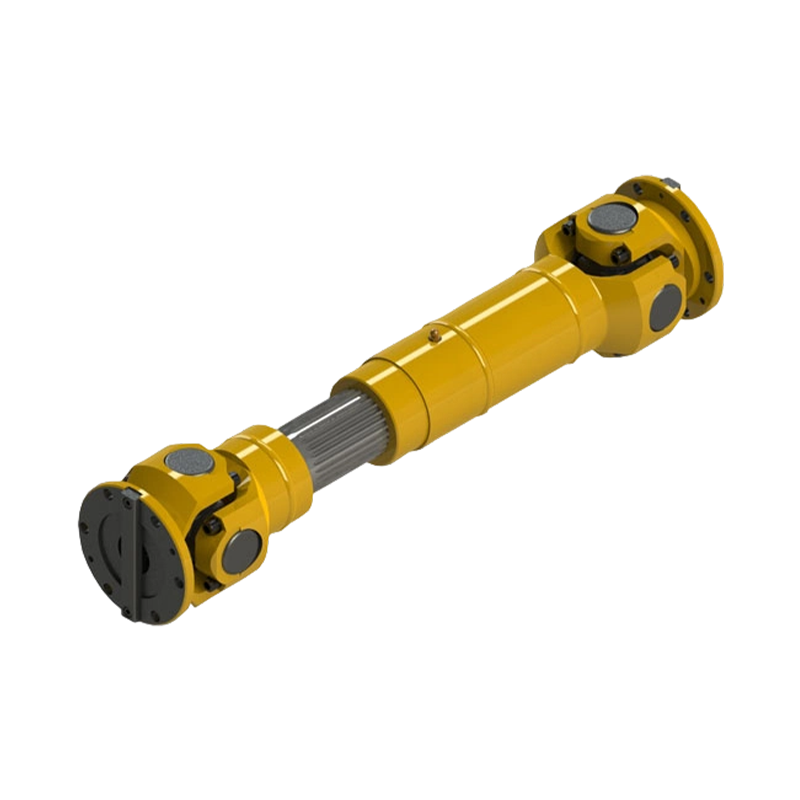

Acoplamento Universal Telescópico Curto SWP-B

O Acoplamento Universal Telescópico Curto SWP-B é uma versão aprimorada da junta universal cruzada, com funcionalidade telescópica axial. Trata-se de um componente de conexão essencial em sistemas de transmissão mecânica. Com base nos acoplamentos universais tradicionais da série SWP, este modelo passou por uma otimização estrutural para integrar o recurso telescópico, permitindo uma compensação eficaz do deslocamento axial durante a transmissão de torque. É amplamente utilizado em setores como metalurgia, mineração, elevação e transporte, e petroquímica, especialmente em sistemas de transmissão de potência de alta precisão e alta confiabilidade.
Os componentes principais do acoplamento SWP-B incluem duas forquilhas de junta universal, um conjunto em cruz, uma seção telescópica composta por eixos estriados e mangas estriadas, bem como um alojamento de rolamento e dispositivos de vedação. Seu princípio de funcionamento baseia-se em uma estrutura de dupla articulação do eixo transversal, que alcança a compensação angular por meio de duas articulações perpendiculares, enquanto o conjunto estriado proporciona a funcionalidade telescópica axial. Durante a operação, quando há um desalinhamento angular entre os dois eixos, a rotação do eixo transversal se ajusta automaticamente, garantindo a transmissão contínua do torque. Ao mesmo tempo, se ocorrer deslocamento axial, o conjunto estriado desliza livremente para compensar perfeitamente o desvio axial.
Em comparação com os acoplamentos SWP tradicionais, o modelo SWP-B oferece várias vantagens. Seu design compacto integra a funcionalidade telescópica, reduzindo significativamente o espaço de instalação necessário. Além disso, o acoplamento é mais fácil de instalar, pois não requer seções telescópicas adicionais, simplificando o projeto do sistema e reduzindo os pontos de manutenção. O engate estriado de alta precisão não apenas melhora a eficiência da transmissão, mas também minimiza a perda de energia, garantindo que o sistema opere com alta eficiência.
