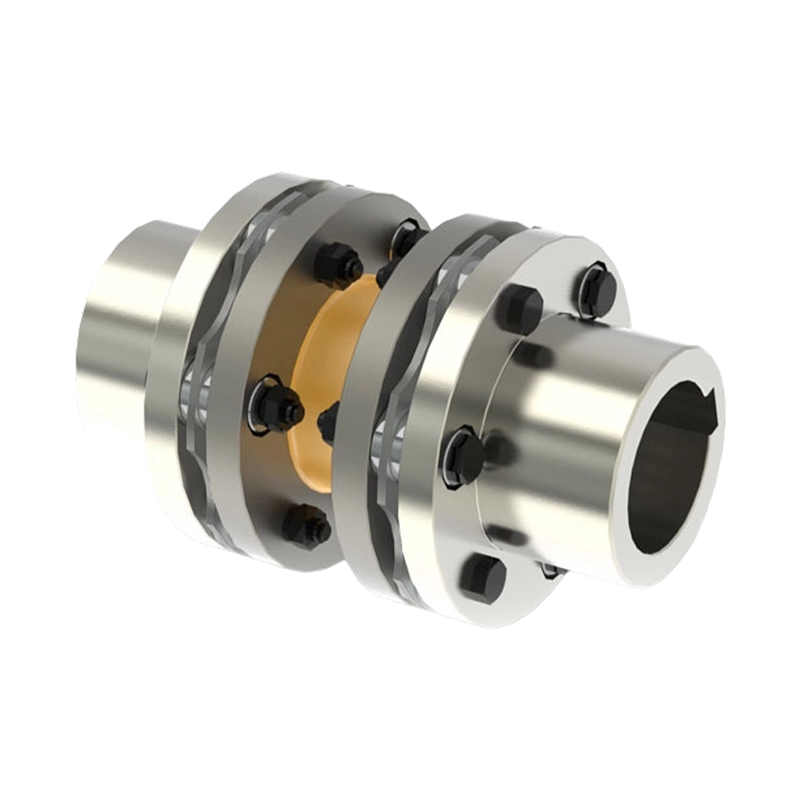

Acoplamento de Diafragma JMIJ com Eixo Intermediário

O acoplamento de discos da série JMIJ é um acoplamento de discos metálicos de alto desempenho que adota um projeto estrutural exclusivo do tipo “duplo disco + eixo intermediário”, criado especificamente para transmissão de longa distância e de alta precisão. O ponto central desse projeto reside no duplo disco com eixo intermediário, o que permite que o acoplamento JMIJ se destaque em sistemas de transmissão que exigem grande compensação e alta precisão.
Em comparação com os acoplamentos tradicionais de disco único, o acoplamento de disco JMIJ apresenta um projeto mais estável e eficiente. Ele é composto por dois conjuntos de discos, dois cubos e uma bucha intermediária. Os dois cubos são firmemente conectados aos eixos motor e acionado por meio de ranhuras de chaveta ou adaptadores de encaixe por contração, garantindo uma fixação firme. A bucha intermediária, como um componente independente de eixo curto, conecta os dois conjuntos de discos, formando um caminho eficaz de transmissão de torque. A potência é transmitida do eixo motor para o primeiro conjunto de discos, depois, por meio da luva intermediária, para o segundo conjunto de discos e, finalmente, o torque é transmitido ao eixo acionado. Esse processo garante uma transmissão eficiente e estável, proporcionando uma operação consistente dos equipamentos industriais.
Outra característica importante do acoplamento de discos JMIJ são suas propriedades de “não lubrificação” e “ausência de desgaste”, que eliminam os problemas de desgaste e lubrificação comumente encontrados em acoplamentos de engrenagens tradicionais, reduzindo assim os custos de manutenção. Esse acoplamento também apresenta excelente resistência a condições ambientais adversas, permitindo operação estável em altas temperaturas, vibrações e condições climáticas extremas, tornando-o adequado para uma variedade de aplicações industriais exigentes.
