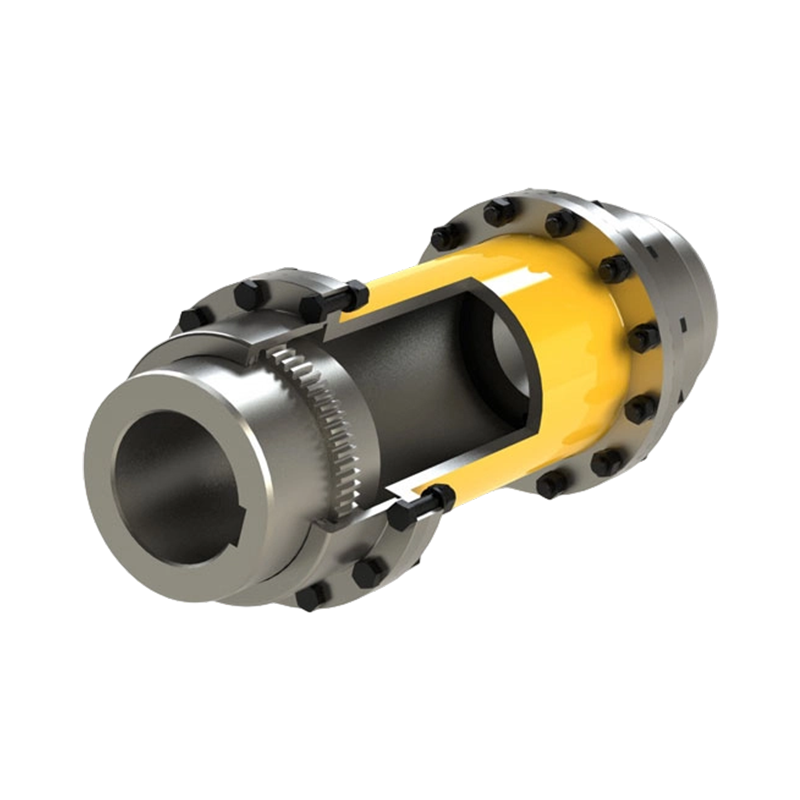

Acoplamento de engrenagens coroadas tipo WGT com espaçador intermediário

O acoplamento de engrenagem coroada tipo WGT com luva intermediária é um acoplamento rígido-flexível projetado especificamente para sistemas de transmissão de eixos longos. É adequado para aplicações industriais em que a fonte de potência e o equipamento acionado estão dispostos a distâncias consideráveis. A estrutura consiste em meias-peças flangeadas com dentes externos, uma luva com dentes internos e um espaçador intermediário dedicado, sendo que todos os componentes compartilham o mesmo número de dentes. O torque é transmitido de forma confiável por meio do engate dos dentes da engrenagem coroada. Ao contrário dos projetos convencionais de dentes retos, este acoplamento apresenta dentes externos esféricos cujo centro de curvatura coincide com o eixo da engrenagem, juntamente com uma configuração otimizada de folga. Esse projeto permite que o acoplamento mantenha uma transmissão estável de torque, ao mesmo tempo em que oferece compensação eficaz para desalinhamentos angulares, axiais e radiais. A adição da luva intermediária não apenas amplia a distância de conexão entre os dois eixos, mas também otimiza a distribuição de carga em sistemas de transmissão de longa distância, reduzindo a dificuldade de alinhamento e minimizando seu impacto no desempenho operacional.
Em termos de desempenho, o acoplamento WGT pode acomodar desvios nos eixos causados por erros de instalação, expansão térmica ou vibração operacional, melhorando assim as condições de contato dos dentes e reduzindo a concentração de tensão localizada. Os principais componentes são fabricados em aço de alta resistência, e os dentes da engrenagem podem receber tratamento de endurecimento superficial de acordo com requisitos operacionais específicos para atender às demandas de aplicações de transmissão de baixa velocidade, alta carga ou alta potência. O design dos dentes com coroa promove uma distribuição mais uniforme da carga pela superfície dos dentes, aumentando a eficiência da transmissão e, ao mesmo tempo, controlando o desgaste. Combinado com um sistema confiável de lubrificação e vedação, esse acoplamento é ideal para metalurgia, mineração, maquinário portuário e sistemas de transporte em grande escala, garantindo uma transmissão estável de potência em longas distâncias sob condições operacionais exigentes.
