Acoplamento de engrenagem coroada tipo WGP com disco de freio

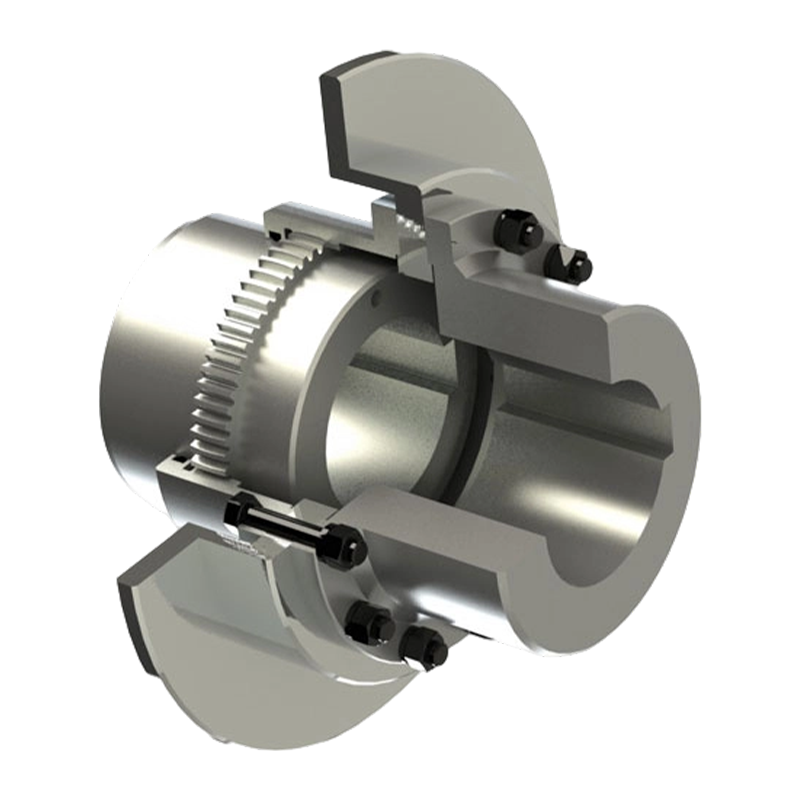

O acoplamento de engrenagem de tambor tipo WGP com disco de freio é um componente de transmissão de energia flexível projetado especificamente para combinar com sistemas de freio a disco. É adequado para aplicações industriais que exigem resposta de frenagem confiável e transmissão de torque estável. Estruturalmente, o acoplamento apresenta uma configuração simétrica e compacta, consistindo de um cubo esquerdo, cubo direito, luva, disco de freio e flange de conexão. O cubo esquerdo é usinado com dentes externos coroados em sua extremidade, que se encaixam precisamente com os dentes internos da luva para garantir uma transmissão de torque suave e estável. O cubo direito é conectado à luva por meio de um flange preso por parafusos de alta resistência, enquanto o disco de freio é firmemente preso entre o flange e a luva, formando uma conexão rígida com o cubo direito. Esse arranjo estrutural permite que o torque de frenagem seja transmitido diretamente através do cubo direito, reduzindo o impacto das forças de frenagem na área de engrenamento da engrenagem e ajudando a manter condições estáveis de contato dos dentes.
Do ponto de vista do desempenho, o design do dente coroado é uma característica definidora deste acoplamento. Os dentes externos são usinados com um perfil esférico cujo centro coincide com o eixo da engrenagem. A espessura do dente diminui gradualmente em ambos os lados, e uma folga maior é fornecida entre os dentes correspondentes. Esta configuração permite que o acoplamento funcione como um elemento de transmissão flexível de articulação dupla com fortes capacidades de compensação de desalinhamento angular, axial e radial. Quando o deslocamento relativo do eixo ocorre devido a erros de instalação, expansão térmica, recalque da fundação ou flutuações de carga, a superfície do dente coroado ajuda a redistribuir a área de contato ao longo da largura do dente, reduzindo o estresse de contato localizado e melhorando a suavidade da transmissão. Além disso, o caminho de transmissão de carga otimizado contribui para a redução da vibração e melhora a operação coordenada do disco de freio e do sistema de acionamento geral. Este tipo de acoplamento é amplamente utilizado em metalurgia, equipamentos de elevação e transporte, máquinas de mineração e outras aplicações pesadas que exigem integração de freio a disco.
