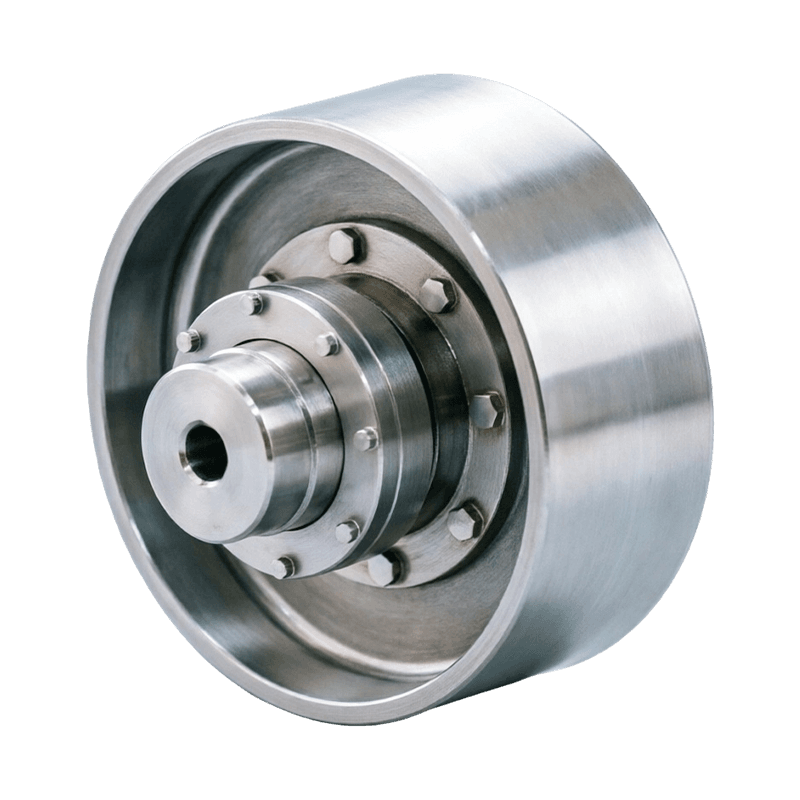

Acoplamento de engrenagens com coroa tipo WGZ com tambor de freio

O acoplamento de engrenagens com coroa tipo WGZ com tambor de freio é um acoplamento para serviços pesados que integra capacidade de transmissão de alto torque com funcionalidade de frenagem confiável. É amplamente utilizado em aplicações como equipamentos de içamento e transporte, maquinário de mineração, instalações metalúrgicas e grandes sistemas rotativos, nos quais alta capacidade de resposta de frenagem e alta capacidade de carga são essenciais. Com base no projeto estrutural do acoplamento de engrenagem coroada WG, este modelo incorpora um tambor de freio integrado, alcançando a integração estrutural das funções de transmissão e frenagem. Esse projeto reduz a necessidade de componentes de frenagem separados, resultando em um layout de sistema mais compacto e racional, ao mesmo tempo em que aumenta a segurança operacional e a estabilidade gerais.
Estruturalmente, o acoplamento WGZ consiste principalmente em uma luva de engrenagem externa, um anel de engrenagem interno, um tambor de freio e conjuntos de vedação. Seu núcleo de transmissão apresenta um perfil de dentes abaulados, com os dentes externos usinados em uma superfície esférica cujo centro coincide com o eixo do eixo. A maior folga lateral dos dentes aumenta a capacidade do acoplamento de acomodar o desalinhamento do eixo. Em comparação com os projetos convencionais de dentes retos, a estrutura de engrenagem abaulada permite o ajuste automático da área de contato dos dentes quando ocorre deslocamento radial, axial ou angular, garantindo uma distribuição de carga mais uniforme. Isso evita efetivamente a carga nas bordas dos dentes e a concentração localizada de tensão, melhorando assim a durabilidade da superfície dos dentes e a confiabilidade operacional. O tambor de freio está rigidamente conectado ao corpo do acoplamento e foi projetado especificamente para se adequar a sistemas de frenagem do tipo sapatas. Durante a parada ou frenagem de emergência, as sapatas de freio atuam sobre o tambor para gerar torque de frenagem, interrompendo rapidamente a transmissão de potência e garantindo a operação segura do equipamento.
O acoplamento WGZ está disponível em duas configurações de vedação: Tipo I (extremidade de vedação dividida) e Tipo II (extremidade de vedação integral). O Tipo I apresenta maior espaçamento entre os dentes, permitindo maior compensação de deslocamento radial. O Tipo II oferece uma estrutura mais compacta com menor inércia rotacional, tornando-o adequado para aplicações que exigem resposta dinâmica mais rápida e espaço de instalação limitado.
