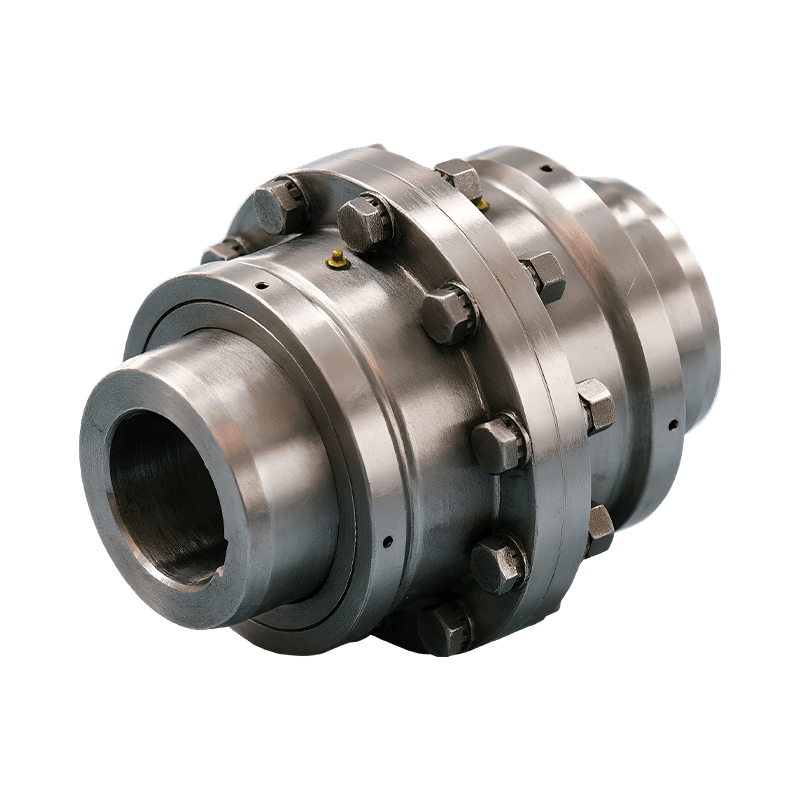

Acoplamento de Engrenagens Arredondadas Tipo WG

O acoplamento de engrenagens arredondadas Tipo WG é um componente de transmissão de potência de alto desempenho, projetado especificamente para condições operacionais de serviço pesado. Ao mesmo tempo em que mantém as vantagens de compensação de desalinhamento dos acoplamentos de engrenagens arredondadas convencionais, ele adota um projeto de engrenagens de módulo maior para aumentar significativamente a capacidade geral de suporte de carga e a capacidade de transmissão de torque. Essa série é particularmente adequada para setores industriais exigentes, como metalurgia, mineração, maquinário portuário e fabricação de equipamentos pesados, onde alta saída de torque e estabilidade operacional são essenciais. Ela atua como um elemento de conexão crítico em sistemas de acionamento para serviços pesados.
Em termos de configuração estrutural, o acoplamento de engrenagem com dentes abaulados WG consiste principalmente em um anel dentado interno, uma luva dentada externa, tampas nas extremidades e conjuntos de vedação. A luva dentada externa apresenta um perfil de dente abaulado, com a parte superior do dente convexa e a superfície do dente em forma de arco, além de uma folga lateral entre os dentes maior do que a dos acoplamentos convencionais de dentes retos. Essa geometria otimizada das engrenagens permite um contato de engrenagem mais flexível. Quando ocorre desalinhamento radial, axial ou angular entre os eixos conectados, a posição de contato dos dentes pode se ajustar automaticamente para garantir uma distribuição de carga mais uniforme, prevenindo efetivamente a carga nas bordas dos dentes e a concentração localizada de tensão. Em condições de deslocamento radial zero, o desalinhamento angular admissível pode chegar a até 1°30′, representando uma melhoria de aproximadamente 50% em comparação com os projetos tradicionais de dentes retos. Isso permite que o acoplamento se adapte melhor a erros de instalação e desvios dos eixos durante a operação.
O acoplamento WG é fabricado em liga de aço de alta resistência e submetido a tratamento térmico de carbonização e têmpera, resultando em alta dureza superficial e excelente resistência ao desgaste. Sua faixa de transmissão de torque abrange de 710 N·m a 3150 kN·m, com diâmetros de eixo aplicáveis que variam de 12 mm a 400 mm, atendendo aos requisitos de transmissão de diversas aplicações de serviço pesado. Com uma eficiência de transmissão de até 99,7%, ele reduz efetivamente a perda de potência e melhora a eficiência geral do sistema. As características de engate suave dos dentes abaulados ajudam a minimizar a vibração e o ruído operacional, melhorando o ambiente de trabalho. Além disso, a estrutura de vedação bem projetada impede a entrada de poeira e o vazamento de lubrificante, melhorando ainda mais a durabilidade e a vida útil em condições industriais adversas.
