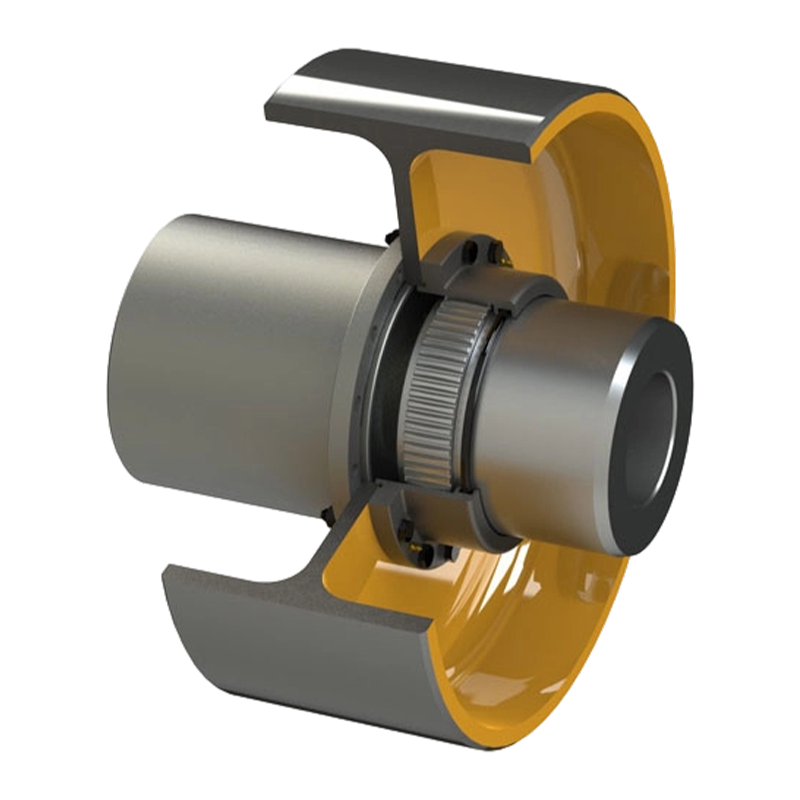

Acoplamento de engrenagens com coroa tipo NGCLZ com tambor de freio (versão estendida)

O acoplamento de engrenagens com coroa tipo NGCLZ com tambor de freio é um acoplamento de eixo torsionalmente rígido, porém flexível, que integra a transmissão de potência e o controle de frenagem em uma única unidade. Ele foi projetado especificamente para equipamentos industriais que exigem um desempenho de frenagem suave e um projeto estrutural compacto. Com base no acoplamento de engrenagem coroada convencional, este modelo apresenta uma configuração otimizada com estrutura de acoplamento de meia manga e um tambor de freio integrado. Esse projeto integrado permite uma coordenação perfeita entre os sistemas de transmissão e de frenagem, reduz a necessidade de componentes externos adicionais de frenagem, simplifica o layout geral da máquina e melhora a utilização do espaço. É particularmente adequado para aplicações com espaço de instalação limitado ou condições operacionais de baixa velocidade e serviço pesado.
Estruturalmente, o acoplamento NGCLZ consiste em um anel dentado interno, um meio acoplamento flangeado com dentes externos coroados e um tambor de freio projetado de forma integral. Os dentes externos são fabricados com um perfil esférico coroado, com o centro da esfera precisamente alinhado ao eixo do eixo. A maior folga lateral dos dentes melhora a distribuição de carga durante o engate, garantindo um contato mais uniforme entre os dentes e mitigando efetivamente a concentração de tensão localizada causada pelo desalinhamento do eixo. Em comparação com os acoplamentos de dentes retos, sua capacidade geral de suporte de carga é aumentada em aproximadamente 15%–20%, com um desalinhamento angular admissível de até 1°30′. Embora a estrutura de meia-manga reduza ligeiramente a faixa de compensação angular, ela melhora significativamente a suavidade da frenagem, tornando os processos de desaceleração e parada mais estáveis, controláveis e seguros.
Em termos de desempenho, o acoplamento NGCLZ atinge uma eficiência de transmissão de até 99,7%. O projeto dos dentes abaulados ajuda a reduzir cargas de impacto, vibração e ruído operacional, melhorando assim a estabilidade geral do sistema. Durante a frenagem, o mecanismo de frenagem externo atua diretamente sobre o tambor de freio integrado, gerando torque de atrito para neutralizar rapidamente a inércia do eixo. Isso garante uma resposta de frenagem rápida, porém suave, e minimiza os danos mecânicos causados por paradas bruscas.
