Acoplamento de engrenagens cilíndricas NGCL

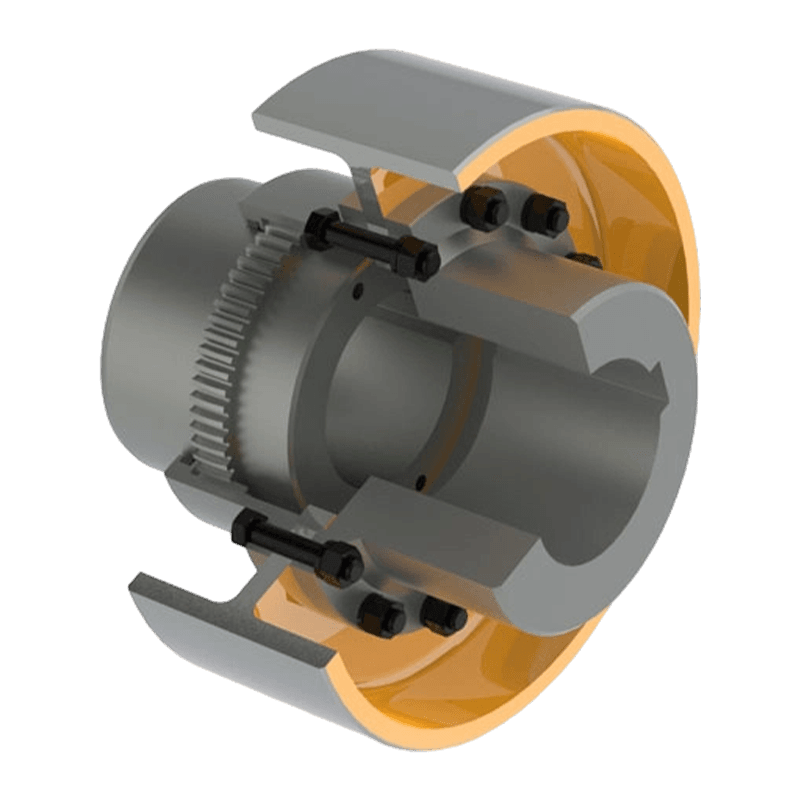

O acoplamento de engrenagens cilíndricas NGCL é um dispositivo de transmissão rígido à torção, porém flexível, que integra as funções de transmissão de potência e frenagem em uma única unidade. Ele foi projetado para equipamentos industriais que exigem controle sincronizado de frenagem. Com base na estrutura convencional do acoplamento de engrenagens com coroa, este modelo incorpora um tambor de freio integrado, permitindo que os sistemas de transmissão e frenagem funcionem como um único conjunto. Isso elimina a necessidade de componentes de frenagem adicionais independentes, simplificando o layout do sistema e melhorando a utilização do espaço. É particularmente adequado para instalações onde o espaço é limitado ou onde são necessárias configurações mecânicas compactas. Os principais componentes incluem um anel dentado interno, um meio acoplamento flangeado com dentes externos, um tambor de freio e elementos de vedação, todos dispostos em uma configuração estruturalmente eficiente para facilitar a instalação e a manutenção.
Do ponto de vista estrutural, os dentes externos do acoplamento NGCL apresentam um perfil abaulado, com as superfícies dos dentes usinadas em forma esférica cujo centro coincide com o eixo do eixo. A folga lateral dos dentes é maior do que a dos acoplamentos convencionais de dentes retos. Esse projeto melhora as condições de contato entre os dentes, garantindo uma distribuição mais uniforme da carga pela superfície dos dentes. Em condições de desalinhamento angular, ele previne efetivamente a carga nas bordas e a concentração localizada de tensão nas extremidades dos dentes, ao mesmo tempo em que aumenta a capacidade do acoplamento de acomodar o desalinhamento dos eixos. Em comparação com os projetos de dentes retos, a capacidade de carga é aumentada em aproximadamente 15%–20% nas mesmas condições de diâmetro externo, com uma faixa de torque nominal de 355 N·m a 100.000 N·m, atendendo aos requisitos de transmissão de diversas aplicações industriais.
Em termos de desempenho, o acoplamento de engrenagens cilíndricas NGCL oferece compensação eficaz para desalinhamentos radiais, axiais e angulares, com um deslocamento angular admissível de até 1°30′. Ele mantém alta eficiência de transmissão durante a operação, atingindo até 99,7%. O perfil otimizado das engrenagens reduz o ruído e a vibração operacionais, enquanto o sistema de vedação confiável evita vazamentos de lubrificante e protege contra a entrada de poeira, garantindo lubrificação interna estável e minimizando o desgaste das engrenagens ao longo do tempo.
