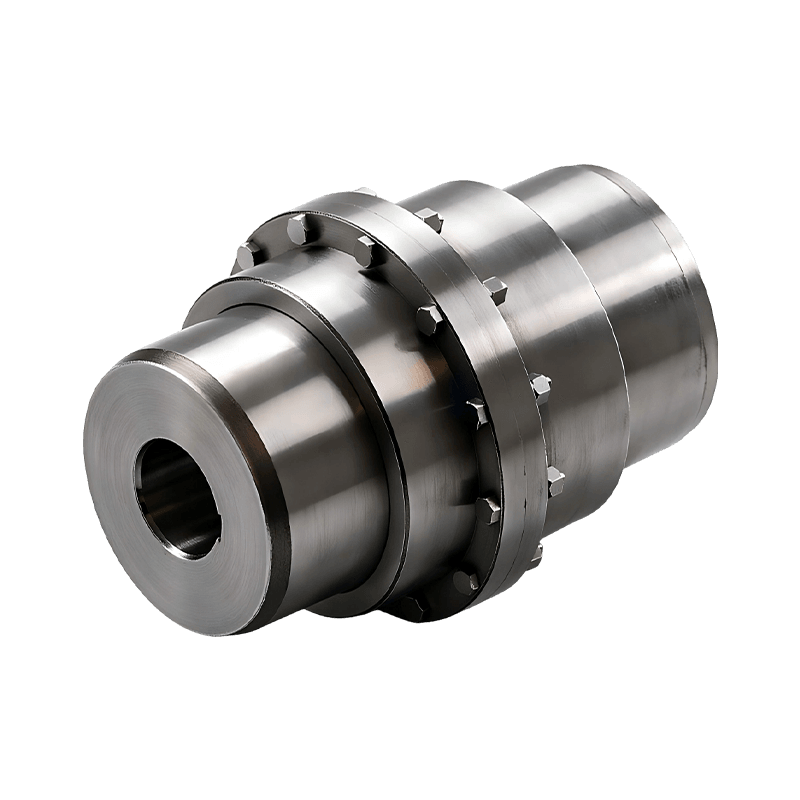

Acoplamento de engrenagens cilíndricas GCLD

O acoplamento de engrenagens cilíndricas GCLD é um componente de transmissão torsionalmente rígido, porém flexível, projetado para aplicações de conexão direta com motores. É comumente utilizado em sistemas de acionamento de alta velocidade onde o espaço de instalação é limitado. Com uma estrutura geral compacta e bom desempenho de equilíbrio rotacional, o acoplamento é capaz de manter uma saída de torque estável em condições de operação em alta velocidade. O conjunto consiste principalmente em um anel dentado interno, cubos dentados externos, um eixo intermediário, parafusos de conexão e dispositivos de vedação. A característica estrutural distintiva reside no perfil abaulado dos dentes da engrenagem externa, em que as pontas dos dentes são usinadas em forma de arco curvo. Em comparação com os projetos convencionais de dentes retos, essa configuração oferece vantagens distintas na compensação de desalinhamento e na distribuição de carga. O anel dentado interno engata com precisão nos cubos dentados externos, com alta precisão de correspondência entre os dentes, garantindo a transmissão contínua do torque. O eixo intermediário conecta e prolonga o caminho de transmissão, permitindo a transferência estável de potência entre os dois eixos. Os elementos de vedação são normalmente feitos de borracha resistente a óleo para evitar vazamentos de lubrificante, ao mesmo tempo em que protegem a área de engate interna contra poeira e contaminantes.
Durante a operação, o torque do eixo motor é transmitido através do cubo de engrenagem externo para o anel de engrenagem interno e, em seguida, conduzido pelo eixo intermediário até o eixo acionado, formando um caminho de transmissão de potência contínuo e fechado. O perfil dos dentes abaulado permite que os pontos de contato se ajustem automaticamente em resposta a desalinhamentos axiais, radiais ou angulares, mantendo assim um engate estável mesmo em condições de alta velocidade. Em comparação com os acoplamentos de dentes retos, essa estrutura reduz a carga nas bordas e a concentração localizada de tensão nas extremidades dos dentes, ao mesmo tempo em que absorve vibrações e atenua impactos para diminuir o ruído operacional. Com uma eficiência de transmissão de até 99,7%, o acoplamento GCLD minimiza a perda de energia ao mesmo tempo em que garante uma transferência consistente de torque. Devido à sua estrutura compacta e adequação para acoplamento direto de motores em alta velocidade, o acoplamento de engrenagens cilíndricas GCLD é amplamente utilizado em bombas, sistemas de ventiladores, compressores e vários tipos de máquinas rotativas de alta velocidade.
