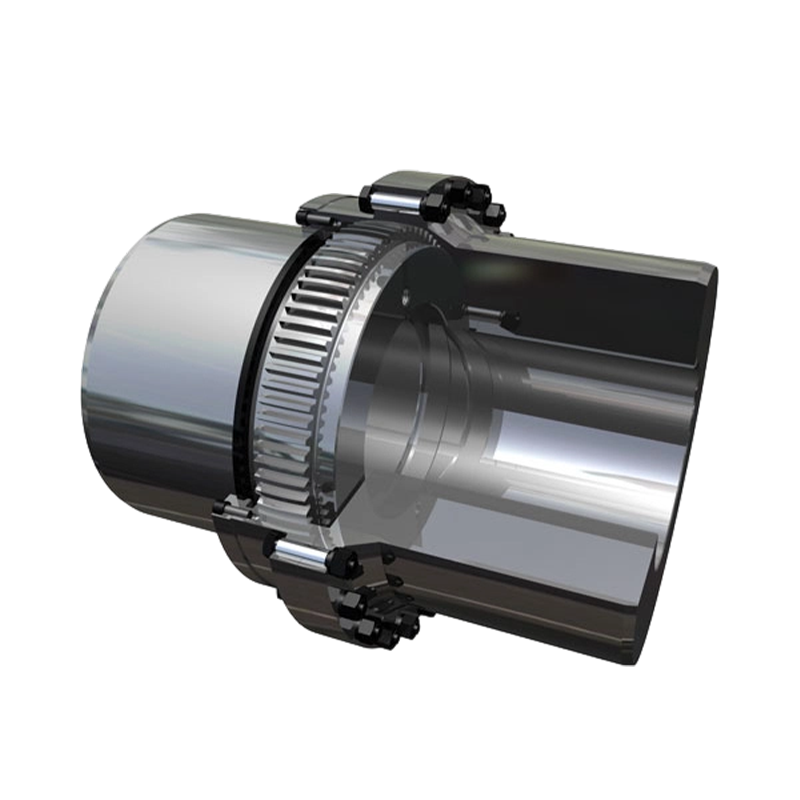

Acoplamento de engrenagem cilíndrica GIICLZ

O acoplamento de engrenagem cilíndrica GIICLZ é um dispositivo de conexão industrial projetado para sistemas de eixos de longa distância e aplicações de transmissão para serviços pesados. Sua característica estrutural reside no uso de uma meia-manga de acoplamento sem dentes em um dos lados. É normalmente utilizado em pares e conectado por meio de um eixo intermediário para transmitir torque, tornando-o adequado para condições operacionais com desalinhamento angular relativamente pequeno, mas grande distância entre os eixos. A estrutura geral é compacta e apresenta baixa inércia rotacional, o que ajuda a reduzir as cargas inerciais durante a partida e a frenagem do sistema, mantendo uma transmissão de potência estável.
O conjunto principal é composto por um anel dentado interno, uma meia-manga de acoplamento flangeada com dentes externos, um eixo intermediário e componentes de vedação. As principais peças de suporte de carga são fabricadas a partir de peças forjadas de liga de alta resistência, como 42CrMoA ou 34CrNiMo6, com resistência à tração não inferior a 1.000 MPa. Combinada com um projeto de eixo intermediário de alta rigidez, a estrutura geral mantém a estabilidade sob condições operacionais extremamente pesadas, minimizando o risco de flexão e deformação. Os dentes externos adotam um perfil abaulado, proporcionando uma folga relativamente maior em comparação com projetos de dentes retos. Isso não apenas aumenta a capacidade de deslocamento angular, mas também amplia a área de contato em aproximadamente 40%–60% por meio de uma configuração de engrenagem com dupla abaulamento, reduzindo assim a tensão na superfície dos dentes e diminuindo a probabilidade de corrosão por pitting ou danos aos dentes.
Os dentes das engrenagens são normalmente submetidos a tratamento de carbonetação profunda e têmpera, alcançando uma dureza superficial de HRC 60–64, ao mesmo tempo em que mantêm uma dureza no núcleo de HRC 35–40 para garantir um equilíbrio entre resistência ao desgaste e tenacidade ao impacto. Em combinação com a tecnologia de retificação de precisão de engrenagens, a precisão do engate é controlada de forma eficaz, resultando na redução de vibrações e ruídos durante a operação. A eficiência de transmissão pode atingir 99,7% ou mais. Devido à sua resistência estrutural, ao projeto otimizado de engrenagem e à alta eficiência de transmissão, o acoplamento de engrenagens cilíndricas GIICLZ é amplamente utilizado em sistemas de transmissão de cargas pesadas, como metalurgia, mineração, maquinário portuário e equipamentos de energia em grande escala.
