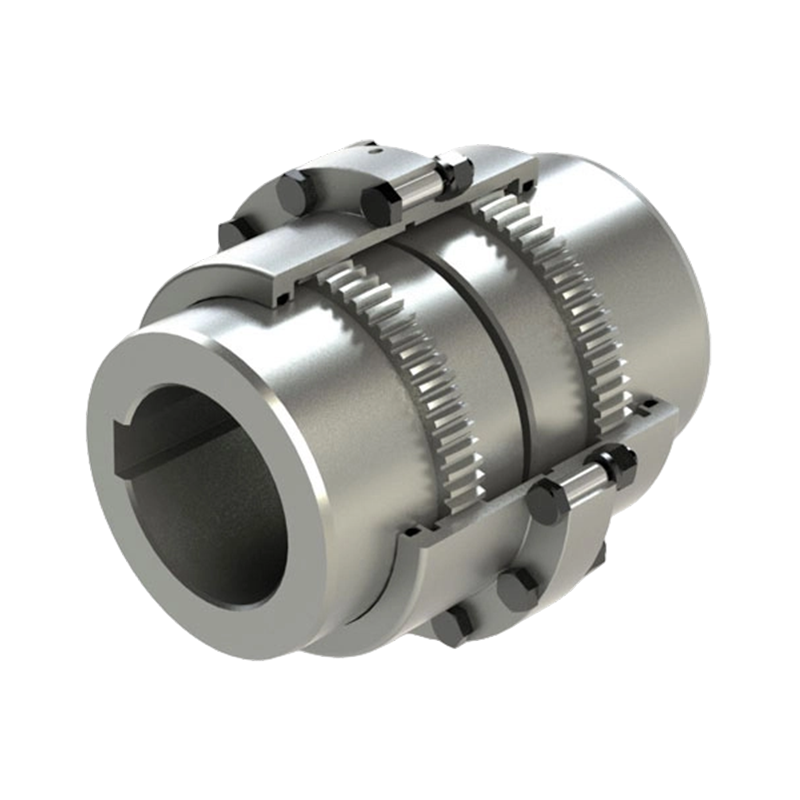

Acoplamento de engrenagens cilíndricas GIICL

O acoplamento de engrenagens cilíndricas GIICL é um componente industrial de transmissão de potência compacto e altamente eficiente, projetado especificamente para aplicações de alta carga e espaços de instalação com área limitada. Esse acoplamento consiste em um anel de engrenagem interno combinado com um meio-acoplamento flangeado com engrenagens externas, em que os dentes externos são usinados em um perfil esférico, com o centro da esfera alinhado ao eixo do eixo da engrenagem. Esse projeto permite a compensação simultânea de desalinhamentos radiais, axiais e angulares durante a transmissão de torque. Em comparação com os acoplamentos convencionais de dentes retos, o projeto de engrenagem abaulada do acoplamento GIICL aumenta a folga no flanco dos dentes, melhora a adaptabilidade angular, evita a concentração de tensão nas extremidades dos dentes e garante um contato uniforme entre os dentes, prolongando assim a vida útil.
Dependendo da estrutura de vedação, a série GIICL é dividida em dois tipos: o Tipo I apresenta uma extremidade de vedação dividida com maior espaçamento entre os dentes, permitindo maior deslocamento radial, enquanto o Tipo II possui uma extremidade de vedação integral com menor espaçamento entre os dentes, uma estrutura mais compacta e menor inércia rotacional, sendo adequado para diferentes espaços de instalação e condições operacionais. O design alargado na extremidade do cubo da engrenagem externa facilita a montagem e a desmontagem das engrenagens interna e externa, reduzindo a dificuldade de instalação e manutenção.
O acoplamento GIICL oferece alta capacidade de carga; nas mesmas condições de diâmetro interno e externo, sua capacidade média de suporte de carga é 15%–20% maior do que a dos acoplamentos de dentes retos. Sua faixa de torque nominal varia de vários milhares a vários milhões de N·m, atendendo aos requisitos de transmissão de diversos equipamentos para serviços pesados. Seu desempenho na compensação de desalinhamento é excepcional, permitindo um deslocamento angular de até 1°30′ quando o deslocamento radial é zero — uma melhoria de aproximadamente 50% em relação aos acoplamentos de dentes retos —, acomodando efetivamente os desvios do eixo causados por vibração, expansão térmica ou fatores operacionais. Com uma eficiência de transmissão de até 99,7%, baixo ruído operacional e desgaste uniforme dos dentes, o acoplamento GIICL reduz a frequência de manutenção e os custos operacionais, oferecendo soluções estáveis e confiáveis de transmissão de potência para aplicações industriais de longa distância e alto torque.
