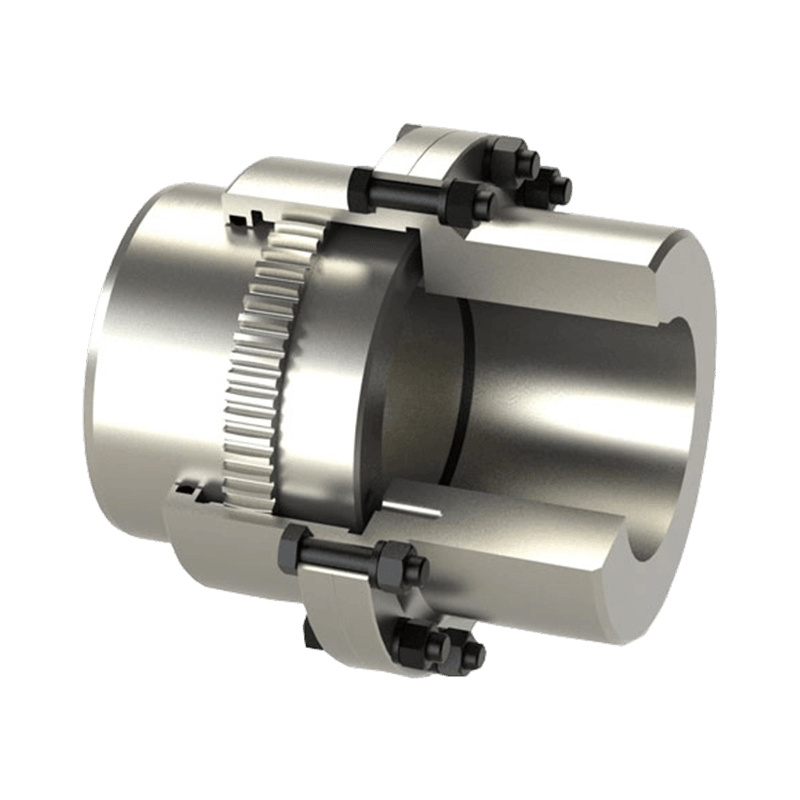

Acoplamento de engrenagens cilíndricas GICLZ

O acoplamento de engrenagens cilíndricas GICLZ é um dispositivo industrial de transmissão de potência projetado especificamente para aplicações de longa distância e alta precisão. Esse acoplamento apresenta uma estrutura modular de eixo intermediário, disposta em segmentos, o que permite acomodar transmissões de longa distância com distâncias entre eixos de até 5 metros. Esse projeto reduz efetivamente os requisitos de precisão de instalação para distâncias longas entre eixos. Estruturalmente, seus principais componentes de transmissão consistem em um anel dentado interno, um cubo dentado externo, um eixo intermediário e um conjunto de vedação. O cubo dentado externo apresenta um perfil de dente curvo e abaulado, capaz de compensar automaticamente desalinhamentos radiais, axiais e angulares, com capacidade de compensação angular de até ±1,5° ou mais, excedendo significativamente a faixa de adaptação dos acoplamentos convencionais de dentes retos.
Em termos de materiais e fabricação, tanto a engrenagem interna quanto a externa são feitas de liga de aço forjado de alta resistência e passam por carbonização profunda e têmpera, alcançando uma dureza superficial dos dentes de HRC 60–64, ao mesmo tempo em que mantêm a tenacidade do núcleo para equilibrar a resistência ao impacto e ao desgaste. O eixo intermediário também é fabricado em liga de aço de alta resistência, garantindo estabilidade estrutural e resistência à flexão sob cargas pesadas. Durante a operação, o torque do eixo motor é transmitido ao eixo intermediário por meio do engate entre o cubo da engrenagem externa e o anel da engrenagem interna e, em seguida, transferido para o eixo acionado, formando uma transmissão de potência em circuito fechado estável. O projeto dos dentes abaulados permite que os pontos de engrenagem deslizem de forma adaptativa ao longo da largura do dente mesmo com desalinhamento do eixo, aliviando efetivamente as concentrações localizadas de tensão, reduzindo a vibração e o ruído e mantendo uma transmissão de torque contínua e estável, com uma eficiência de até 99,7%.
O acoplamento GICLZ é equipado com um sistema de vedação duplo, incluindo uma vedação labiríntica contra poeira e uma vedação de lábio de borracha fluorada, que impede efetivamente a entrada de poeira, umidade e meios corrosivos, alcançando um nível de proteção IP65 ou superior e garantindo que o sistema de lubrificação interno opere de forma confiável a longo prazo. Seu projeto estrutural avançado e seu mecanismo de engate adaptável permitem que o acoplamento de engrenagens cilíndricas GICLZ forneça uma transmissão de potência altamente eficiente e confiável, mesmo sob condições de carga pesada, longas distâncias e deslocamentos angulares complexos.
