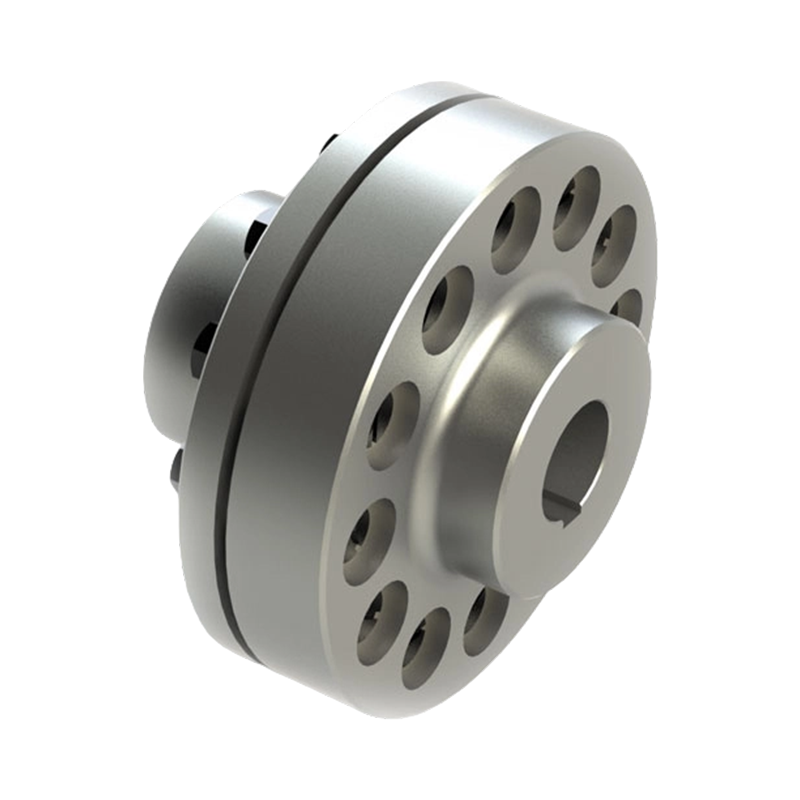

Acoplamento elástico com pinos e mangas LT (TL)

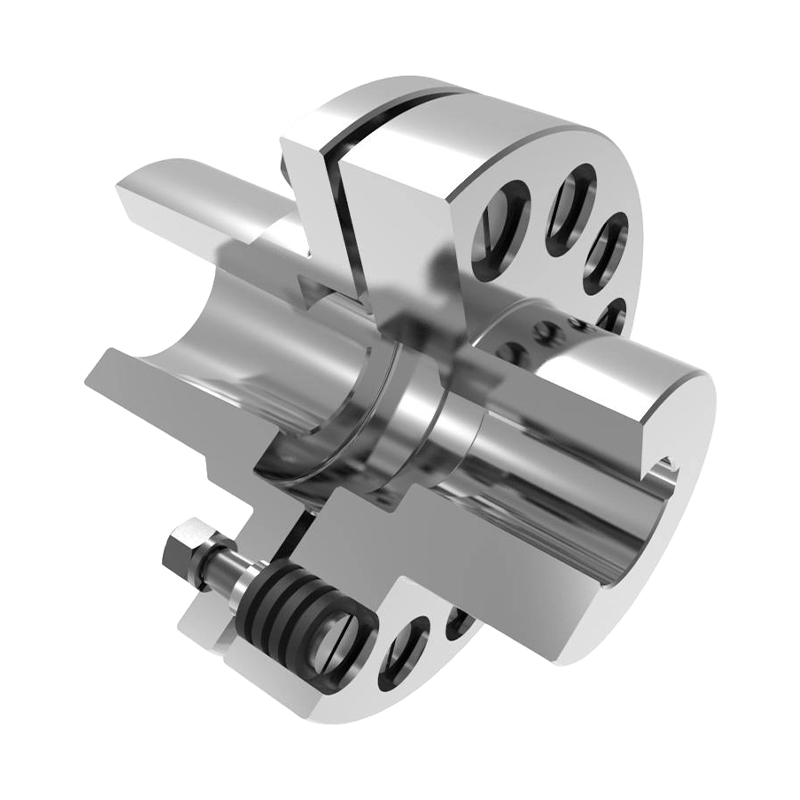

O acoplamento elástico com pinos e mangas do tipo TL é um componente de transmissão de potência média e baixa com ampla gama de aplicações. É utilizado principalmente para a transmissão de torque entre dois eixos, ao mesmo tempo em que proporciona um certo grau de compensação de desalinhamento e amortecimento de vibrações. Com um projeto estrutural racional, o acoplamento é composto por dois cubos, pinos e mangas elásticas. A conexão flexível é obtida por meio das mangas elásticas encaixadas sobre os pinos, o que garante uma transmissão estável de torque ao mesmo tempo em que absorve efetivamente os choques e as vibrações gerados durante a operação. Isso ajuda a reduzir o impacto sobre componentes-chave, como motores, redutores de engrenagens e rolamentos, tornando-o adequado para condições de trabalho que envolvem rotação frequente para frente e para trás, bem como partidas e paradas repetidas.
O acoplamento do tipo TL com pinos e mangas elásticas oferece boas capacidades de compensação de desalinhamento radial e angular. A compensação radial admissível é de aproximadamente 0,2–0,6 mm, e o desalinhamento angular permitido varia de cerca de 0,5° a 1,5°, permitindo que ele se adapte efetivamente a deslocamentos relativos causados por erros de instalação, deformação do eixo ou expansão térmica. Ao mesmo tempo, os elementos elásticos desempenham uma função amortecedora durante a transmissão de torque, permitindo uma partida mais suave e reduzindo as cargas instantâneas no sistema de transmissão. O acoplamento é adequado para uma faixa de temperatura de operação de –20 °C a 70 °C e apresenta desempenho estável e confiável em condições industriais normais. Com uma faixa de transmissão de torque de aproximadamente 63–1.600 N·m, ele pode atender aos requisitos de diversas aplicações de serviço leve a médio.
O acoplamento de pino com manga elástica do tipo TL é fácil de instalar, desmontar e manter, e não requer um sistema de lubrificação complexo, reduzindo assim os custos de manutenção de rotina. Suas configurações de furo são compatíveis com vários tipos de eixos padrão, como Y, J e Z, oferecendo forte adaptabilidade às dimensões das extremidades dos eixos e facilitando a seleção e a substituição em equipamentos existentes. Com base na norma original para acoplamentos de pino elástico (como a JB/T 10860), este produto foi aprimorado por meio da otimização da estrutura e dos materiais do elemento elástico, aumentando significativamente a vida útil e o desempenho geral. Ele também é intercambiável com produtos padrão existentes, proporcionando conveniência para a atualização e manutenção de equipamentos.
